Продукция

Международная ассоциация «Системсервис» производит следующее пожарное оборудование:

• Пожарный лафетный ствол ЛС-20У
• Пожарный лафетный ствол ЛС-40У
• Пожарный лафетный ствол ЛС-60У
• Защитный экран для пожарных лафетных стволов
• Установка пожаротушения с дистанционным управление РУП 20 -1/Э2Н.У1 - «СТРАЖ» *
• Установка пожаротушения с дистанционным управление РУП 20 -1/Э2НУ1.Ех - «СТРАЖ» (Взрывозащита) *
• Роботизированная установка пожаротушения РУП 20 - 1/Э2Н.У1 -«СТРАЖ» *
• Роботизированная установка пожаротушения РУП 20-1/Э2НУ1.Ех -«СТРАЖ» (Взрывозащита) *

Лафетный ствол с ручным управлением:

Пожарный лафетный ствол предназначен для формирования сплошной струи воды или струи воздушно-механической пены низкой кратности и подачи струи в зону горения. Ствол является надежным стационарным, ремонтируемым, многократного действия изделием, монтируемым в соответствии с проектом защищаемого объекта.

Ствол может эксплуатироваться как внутри помещений, так и на открытом воздухе при температуре от минус 40 град. С до плюс 40 град.С.

Ствол в нижней части имеет стойку, которая служит для присоединения его к магистральному трубопроводу с помощью фланцевого соединения ДУ 65 или к отводу от него с условным проходом ДУ 65 и рабочим давлением до 1,0 МПа, обеспечивает расход 20 л/с, 40 л/с,либо 60 (в зависимости от насадка).

Дальность водяной струи 60 м при давлении 8 атм. и расходе 20 л/с.

Ствол имеет два поворотных узла, обеспечивающих перемещение водяной или пенной струи в двух взаимно-перпендикулярных плоскостях. Перемещение производится вручную с помощью рычага-рукоятки. В отличие от аналогичных по назначению стволов, использующих узлы поворота на основе насыпных подшипников с беговой дорожкой, в данной конструкции поворотные узлы выполнены на шариковых радиальных подшипниках, которые обеспечивают плавность и легкость поворота, а также надёжность конструкции в период срока эксплуатации. Это исключает неконтролируемое «сбегание» шариков (что приводит к «закусыванию» или заклиниванию узла поворота).

Используется материал – нержавеющая сталь, что обеспечивает стойкость к агрессивным средам. Лафетные стволы могут поставляться с экраном, обеспечивающим защиту от теплового излучения.

Роботизированные и дистанционно управляемые установки пожаротушения РУП «Страж».

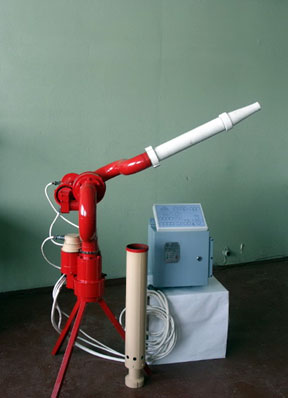

Роботизированная установка пожаротушения РУП20 – 1/Э2Н.У1 - «СТРАЖ»

Стационарная роботизированная установка пожаротушения «СТРАЖ» предназначена для формирования и направления сплошной струи воды или струи воздушно-механической пены к месту пожара в автоматическом режиме или по команде оператора с пульта управления в ручном дистанционном режиме. Лафетный ствол устанавливается в выделенных местах защищаемого объекта . При получении сигналов от средств обнаружения пожара,система управления автоматически осуществляет наведение лафетного ствола в заданную зону и управляет его движением по заданной траектории, хранимой в памяти системы управления. Сканирование ствола в вертикальной и горизонтальной плоскостях увеличивает эффективность тушения пожара.

С помощью РУП «СТРАЖ» можно осуществлять охлаждение технологического оборудования и строительных конструкций.

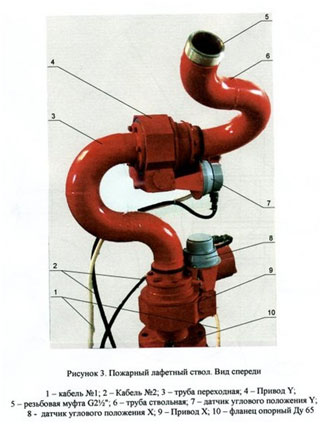

Лафетный ствол имеет электрические приводы для каждой из плоскостей вращения, отличается электрической безопасностью от поражения электрическим током за счёт использования электродвигателей с напряжением 12 В постоянного тока. Используемая технология сварной конструкции позволяет изготавливать стволы из нержавеющей стали . Монтаж ствола очень прост: одно фланцевое соединение позволяет устанавливать ствол к объектовой пожарной магистрали; разъёмное подключение кабелей позволяет легко подключать блок управления приводом и переносной пульт управления

Исполнительное устройство – пожарный лафетный ствол (ПЛС) может монтироваться в соответствии с проектом защищаемого объекта в непосредственной близости от возможного очага горения. За счёт этого РУП «СТРАЖ» позволяет:

• сократить время обнаружения пожара, боевого развёртывания и тушения пожара;
• повысить эффективность использования огнетушащего вещества за счёт подачи его непосредственно в зону горения;
• повысить безопасность и производительность труда пожарных.

Обнаружение возгорания может осуществляться стационарными пожарными извещателями: оптическими, тепловыми или дымовыми.

РУП «СТРАЖ» предназначена для эксплуатации на открытом воздухе при рабочих температурах от плюс 40ºС до минус 40ºС кроме пульта управления, который эксплуатируется под навесом при тех же температурах.

Для функционирования РУП «СТРАЖ» необходимо напряжение питающей сети 220 В, 50 Гц с колебаниями напряжения от плюс 10% до минус 15%.

РУП «СТРАЖ» подключается к водо-пенной магистрали с условным проходом Ду65 и рабочим давлением от 0,8 до 1,0 МПа.

Максимальное удаление пульта управления от пожарного лафетного ствола ограничено условием прямой видимости ствола. При применении системы видеонаблюдения длина кабельной линии связи может составлять 1000 м..

Программно-управляемая установка пожаротушения стационарно устанавливается в выделенных местах защищаемого объекта и автоматически либо по команде диспетчера подает огнетушащее вещество (воду или пену) в защищаемую зону. При получении сигналов от средств обнаружения пожара она автоматически осуществляет наведение лафетного ствола в заданную зону и управляет его движением по заданной траектории, хранимой в памяти системы управления. Сканирование ствола в вертикальной и горизонтальной плоскостях увеличивает эффективность тушения пожара.

Комплектация поставляемого оборудования

Примечание:

• Лафетные столы выполнены из нержавеющей стали в соответствии с ГОСТ Р 51115-97
• РУП «СТРАЖ» во взрывозащищённом исполнении соответствует уровню и виду взрывозащиты и температурному классу - 1Exd[ib]IIBT5

Пример поставки изделия РУП "СТРАЖ" в базовой комплектации (исполнение обычное):

1. Лафетный ствол с фланцевым присоединением ДУ-65;

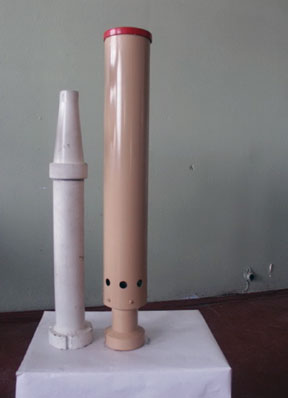

2. Насадок для пены на 40 л/с;

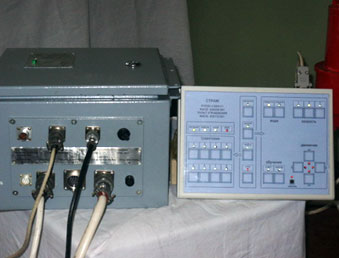

3. Блок управления приводом;

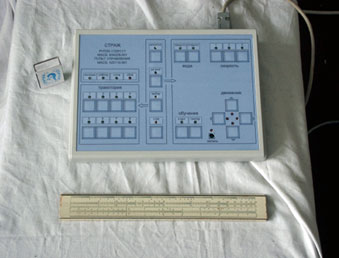

4. Пульт управления;

5. Комплект кабелей по спецификации;
6. Программное обеспечение в составе блока управления приводом;
7. ЗиП (Плата привода 1 шт., плата контроллера 1 шт.(на два комплекта РУП "СТРАЖ");
8. Комплект монтажных частей (ключ на 17,ответные разъёмы, рукоятка ручного привода);
9. Комплект запасных частей (предохранители, резиновые кольца);
10. Техническое описание, паспорт;
11. Тара (два деревянных ящика).

Характеристики по назначению поставляемой установки :

1. материал изготовления ствола - нержавеющая сталь;
2. обработка поверхности : грунтовое покрытие; красная и белая эмаль;
3. вес ствола -35 Кг;
4. вес блока управления приводом - 8 Кг;
5. вес пульта управления 0,35 Кг;
6. первичное напряжение питания 220В, 50Гц ;
7. напряжение питания электродвигателей ствола - 12 В постоянного тока
